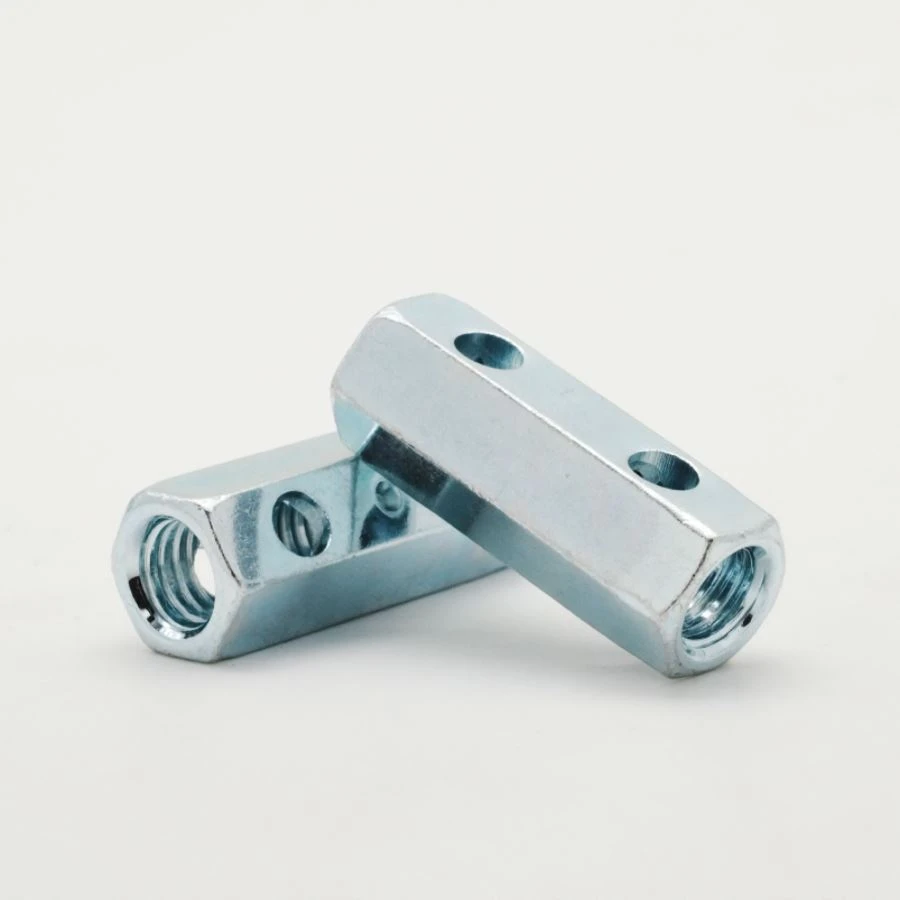

검사 구멍이 있는 DIN 1479 커플링 너트
DIN 1479는 다양한 산업 응용 분야에서 나사산 연결을 확장하도록 설계된 두 개의 구멍이 있는 육각형 커플링 너트를 지정합니다. 이 너트는 한쪽 끝에 오른쪽- 나사산이 있고 다른 쪽 끝에 왼쪽- 나사산이 있어 나사형 로드를 안전하게 결합할 수 있습니다. 측면에 있는 두 개의 구멍은 후크 렌치 또는 조이거나 풀기 위한 특수 도구와 함께 사용하도록 설계되었습니다.
문의 보내기
제품소개
DIN 1479는 다양한 산업 응용 분야에서 나사산 연결을 확장하도록 설계된 두 개의 구멍이 있는 육각형 커플링 너트를 지정합니다. 이 너트는 한쪽 끝에 오른쪽- 나사산이 있고 다른 쪽 끝에 왼쪽- 나사산이 있어 나사형 로드를 안전하게 결합할 수 있습니다. 측면에 있는 두 개의 구멍은 후크 렌치 또는 조이거나 풀기 위한 특수 도구와 함께 사용하도록 설계되었습니다.
공통사양
| 재료 | 탄소강 |
| 수업 | 5, 6, 8, 10, 12 |
| 범위 | M6 - M36 |
| 실 | 일반, 미세, 극세, 특수-고운 |
| 표면 | 일반, 아연 도금, 용융-아연 도금, GEOMET, ZINC-NICKLE, DACROMATE 등 |
주요 특징

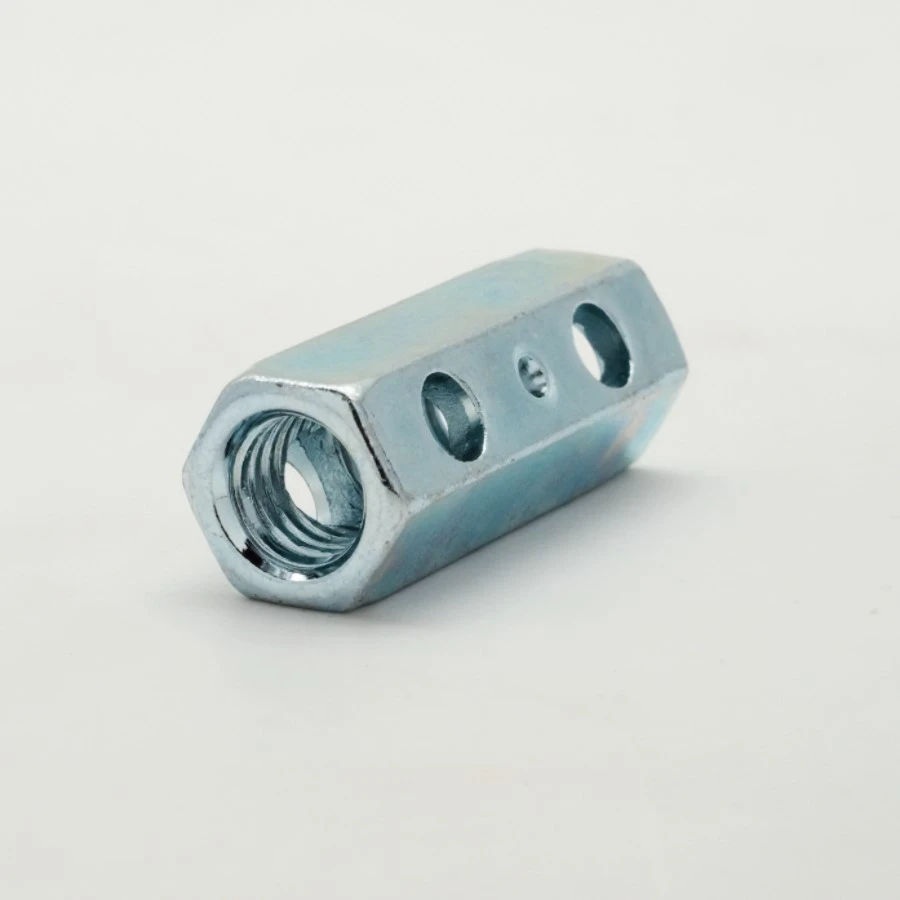

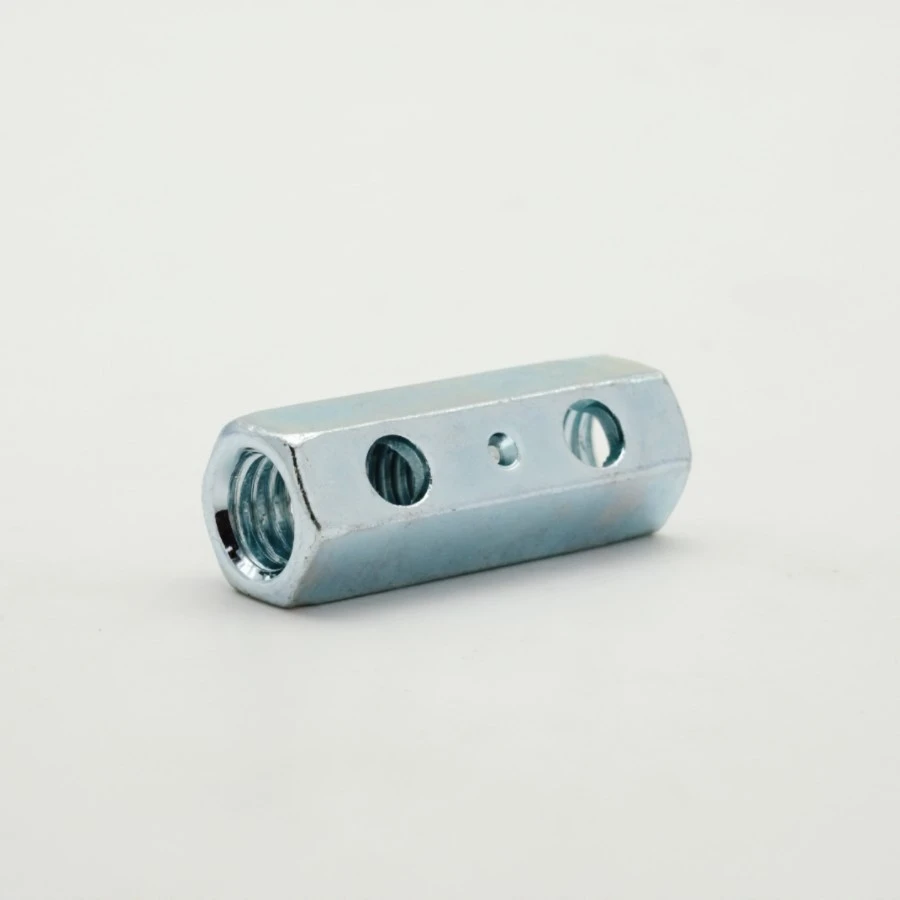

- 후크 렌치 조임을 위한 두 개의 측면 구멍
- 오른쪽-나사 및 왼쪽-나사 조합
- 전체 길이를 통한 전체 내부 스레드
- 나사형 로드 연장 용도로 설계됨
- DIN 1479 사양을 준수합니다.
응용산업
- 환기 시스템 덕트 설치
- 서스펜션 장비 장착
- 기계 공학 및 공작 기계
- 조선 및 산업 장비
- 일반 산업용 체결
데이터 테이블
| 크기 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 |
| 코스 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 |
| 괜찮은 | 0.75 | 1 | 1.25 | 1.5 | 1.5 | 2 | 2 | 3 |
| 엑스트라 파인 | - | 0.75 | 1 | 1.25 | 1 | 1.5 | 1.5 | 2 |
| 초 최소(mm) | 9.78 | 12.73 | 15.73 | 17.73 | 23.67 | 29.16 | 35.00 | 45.00 |
| 초 최대 (mm) | 10.00 | 13.00 | 17.00 | 19.00 | 24.00 | 30.00 | 36.00 | 46.00 |
| e 최소(mm) | 11.05 | 14.38 | 18.90 | 21.10 | 26.75 | 33.53 | 39.98 | 51.28 |
| m 최소(mm) | 29.50 | 34.20 | 44.20 | 54.20 | 74.20 | 94.20 | 114.20 | 123.80 |
| m 최대 (mm) | 30.50 | 35.50 | 45.80 | 55.80 | 75.80 | 95.80 | 115.80 | 126.20 |
